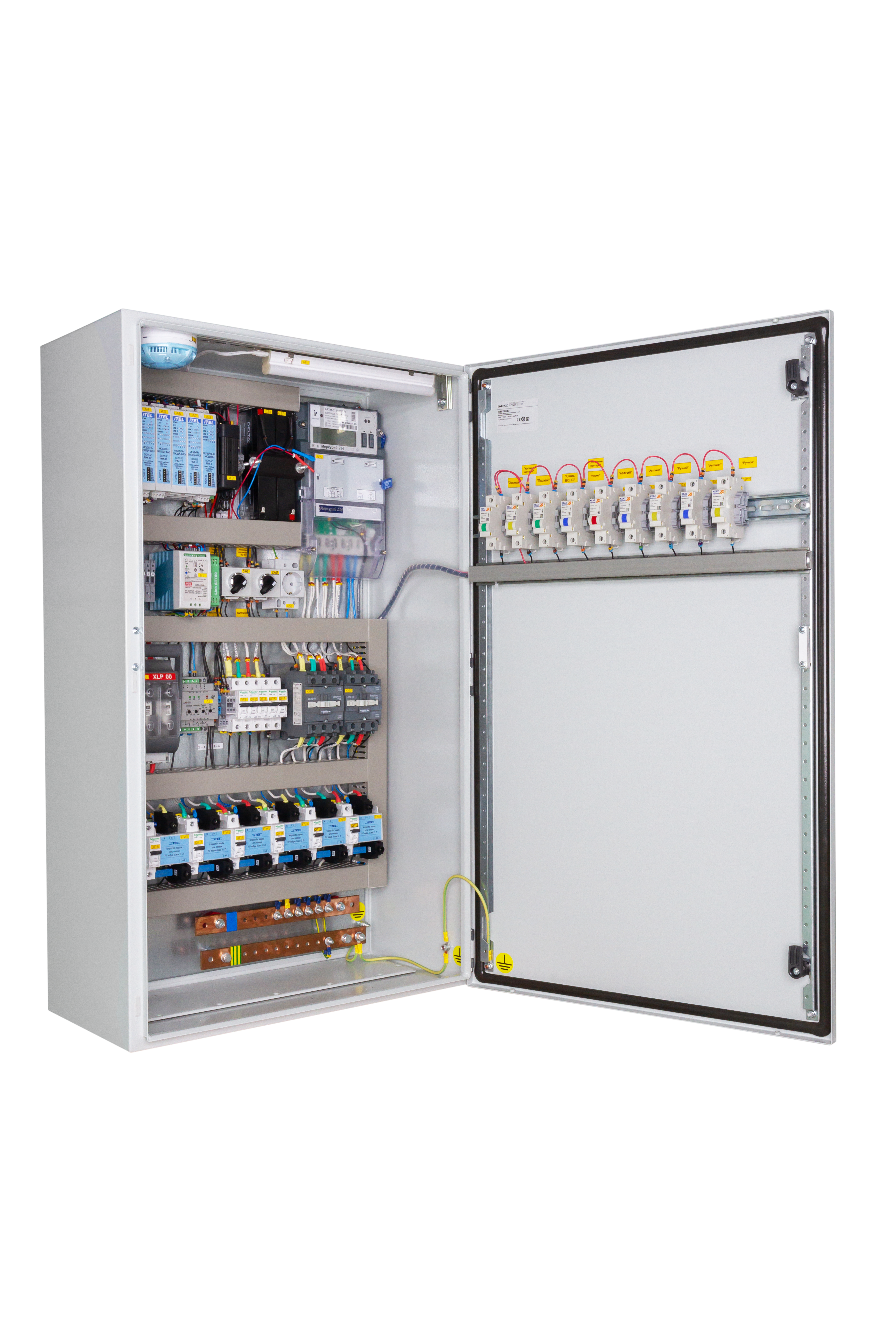

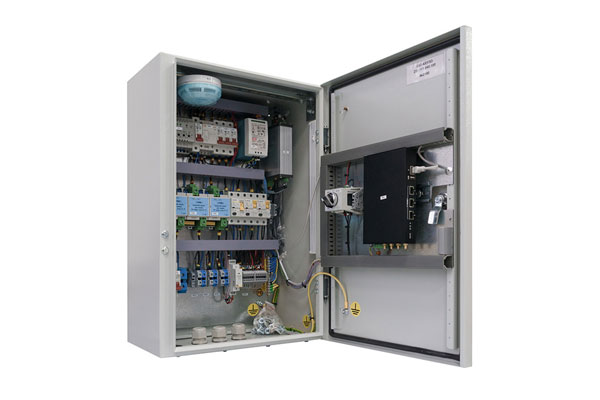

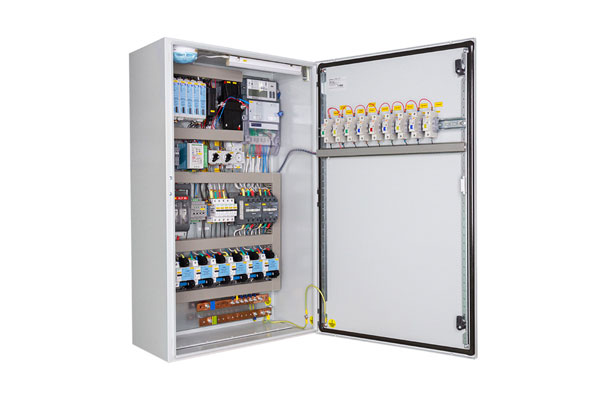

Шкаф ШУАХП

Шкаф управления архитектурно-художественной подсветкой ШУАХП — электротехнические устройства, работающие в сетях низкого напряжения 0,4кВ, предназначенные для коммутации силовых цепей, сгруппированных в несколько функционально-выделенных направлений управления осветительными приборами, в том числе многоканальными светильниками архитектурнохудожественной подсветки и прочим электрооборудованием, защиты от коротких замыканий и перегрузок по току, а также для автоматизированного коммерческого или технического учета электрической энергии и мощности, оперативного контроля ее потребления и качества.

Шкафы передают информацию в систему сбора данных, а также получают команды управления по сети GSM, Ethernet. Управление группами электроприемников, например, статическими осветительными приборами, в том числе трехфазными, подключенными к линиям «Лампы», может производиться непосредственно или по заданному алгоритму (сценарию) средствами телеуправления, локально – вручную, а также автоматически – по расписанию (сценарию). Управление динамическими осветительными приборами производится по каналам интерфейсов DMX512. Шкафы имеют настенное исполнение, двери шкафов снабжены замками, датчиками открытия и пожара.

Технические характеристики

Наименование характеристики Значение
Номинальное напряжение питания, В 220
Номинальная частота сети, Гц 50
Потребляемая активная мощность, Вт, не более 33
Габаритные размеры, мм: 33
— высота х ширина х глубина 600х400х240
Масса, кг, не более 16
Рабочие условия эксплуатации: 16
— диапазон температуры окружающего воздуха, °С от -40 до +70
— относительной влажности воздуха, %, не более 80
— диапазон атмосферного давления, кПа от 66,0 до 106,7
Средний срок службы, лет, не менее 15
Средняя наработка на отказ, ч, не менее 50000
Максимальное количество отведений: 36
Макс. кол-во промежуточных реле: 4
Поддерживаемые датчики: 4
— охранный извещатель — ИО 102-2
— охранный пожарный — ИП212 – 45 24 В
— охранный объемный — Рапид-ЭК 24 В
Работа роутера в сетях: GSM: 2G, 3G, 4G
Время работы от резервного источника тока, ч, не менее: 1
Класс защиты IP 55
